浅谈几种常用减速机的特性和用途

减速机是一种相对精密的机械，使用它的目的是降低转速，增加转矩。它的种类繁多，型号各异，不同种类有不同的用途。减速器的种类繁多：

按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器

按照传动级数不同可分为单级和多级减速器

按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器

按照传动的布置形式又可分为展开式、分流式和同轴式减速器

今天我们就来分析一下常见的几种减速机的区别。

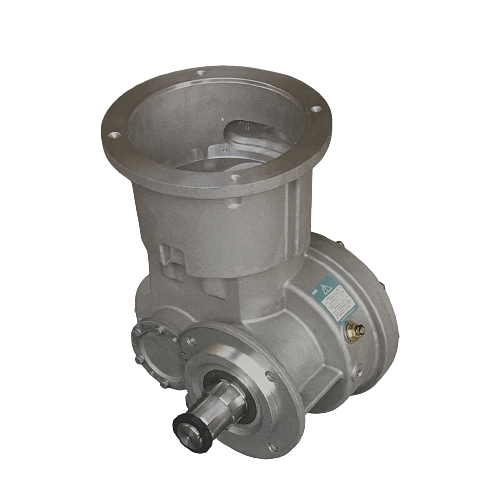

1、转向箱

转箱又名换向器、转向器，是一种动力传达机构，是减速机中的一个系列，在工业领域有很广泛的应用。

转向箱有单轴、双横轴、单纵轴，双纵轴可选。速比1:1、1.5:1、2:1、2.5:1、3:1、4:1、5:1全部为实际传动比。转向箱可以正反运转，低速或高速传动平稳。转向箱当速比不是1:1时，横轴输入、纵轴输出为减速，纵轴输入、横轴输出为增速。

机壳：高刚性FC-25铸铁铸造；

齿轮：齿轮采用优质高纯净度合金刚20CrMnTiH渗碳淬火，及研磨而成；

主轴：轴类采用合金刚调质、高悬重负荷能力；

轴承：配备重负荷能力的滚锥轴承；

油封：双封唇片的油封、兼具防尘及防漏油的能力；

润滑：适当的润滑油使用，可以发挥转向箱的效率，并提高其运转的寿命。

2、行星减速机

在减速机家族中，行星减速机以其体积小，传动效率高，减速范围广，精度高等诸多优点，而被广泛应用于伺服、步进、直流等传动系统中。其作用就是在保证精密传动的前提下，主要被用来降低转速增大扭矩和降低负载/电机的转动惯量比。当电机和减速机间装配时同心度保证的非常好时，电机输出轴承受的仅仅是转动力，运转时也会很平滑。

然而不同心时，输出轴要承受来自于减速机输入端的径向力，这个径向力长期作用将会使电机输出轴被迫弯曲，而且弯曲的方向随着输出轴转动不断变化。输出轴每转动一周，横向力的方向变化360度。如果同心度的误差较大时，该径向力使电机输出轴温度升高，其金属结构不断被破坏，Z后该径向力将会超出电机输出轴所能承受的径向力，Z后导致驱动电机输出轴折断。当同心度的误差越大时，驱动电机输出轴折断的时间越短。

在驱动电机输出轴折断的同时，减速机输入端同样也会承受来自于电机方面的径向力，如果这个径向力同时超出了二者所能承受的Z大径向负荷的话，其结果也会导致减速机输入端产生变形甚至断裂。因此，在装配时保证同心度至关重要！

直观上讲，如果电机轴和减速机输入端同心，那么电机和减速机间的配合就会很紧密，它们之间的接触面紧紧相连，而装配时如果不同心，那么它们间的接触面之间就会有间隙。

同样，减速机的输出轴也有折断或弯曲现象发生，其原因与驱动电机的断轴原因相同。但减速机的出力是驱动电机出力和减速比之积，相对于电机来讲出力更大，故减速机输出轴更易被折断。因此，用户在使用减速机时，对其输出端装配同心度的保证也应十分注意！除了由于减速机输出端装配同心度不好，而造成的减速机断轴以外，减速机的输出轴如果折断，不外乎以下几点原因。

首先，错误的选型致使所配减速机出力不够。有些用户在选型时，误认为只要所选减速机的额定输出扭矩满足工作要求就可以了，其实不然，一是所配电机额定输出扭矩乘上减速比，得到的数值原则上要小于产品样本提供的相近减速机的额定输出扭矩，二是同时还要考虑其驱动电机的过载能力及实际中所需Z大工作扭矩。理论上，用户所需Z大工作扭矩一定要小于减速机额定输出扭矩的2倍。尤其是有些应用场合必须严格遵守这一准则，这不仅是对减速机里面齿轮的保护，更主要的是避免减速机的输出轴就被扭断。

这主要是因为，如果设备安装有问题，减速机的输出轴及其负载被卡住了，这时驱动电机的过载能力依然会使其不断加大出力，进而，可能使减速机的输出轴承受的力超过其额定输出扭矩的2倍而扭断减速机的输出轴。其次，在加速和减速的过程中，减速机输出轴所承受瞬间的扭矩如果超过了其额定输出扭矩的2倍，并且这种加速和减速又过于频繁，那么Z终也会使减速机断轴。

3、摆线针轮减速机
